Valvola antiritorno
Tipi di modello Famiglia di prodotti Stop Silent AS
| Design personalizzato? Nessun problema: produciamo la vostra valvola secondo i vostri desideri. |
Perché la valvola di non ritorno Stop Silent AS è la scelta migliore...
Le valvole di ritegno a membrana conica di Lasso Technik AG sono conformi alla normativa FDA, progettate fino a 16 bar e adatte per acqua fredda e calda. Possono essere utilizzate anche per liquidi oleosi, fluidi gassosi, pastosi o sabbiosi, nonché per acidi e basi.
Un dispositivo antiriflusso non protegge solo l'impianto di acqua potabile dell'abitazione, ma anche la rete di distribuzione esterna, poiché l'acqua potabile dell'abitazione potrebbe essere contaminata. In caso di danni, impedisce all'acqua contaminata di entrare nella rete di distribuzione e di mettere in pericolo altri consumatori di acqua.
Una caratteristica speciale delle valvole di non ritorno a membrana è la chiusura silenziosa e delicata della membrana. Gli effetti dei colpi d'ariete sono notevolmente ridotti, proteggendo così l'impianto. Il diaframma garantisce una chiusura sicura e sigilla in modo affidabile anche in presenza di fluidi granulari o contaminati.
Inoltre, i coni della valvola fungono da filtri grossolani per proteggere pompe e sistemi. Poiché le valvole a membrana a cono non hanno parti meccaniche in movimento che potrebbero usurarsi, offrono una lunga durata.
Un dispositivo antiriflusso non protegge solo l'impianto di acqua potabile dell'abitazione, ma anche la rete di distribuzione esterna, poiché l'acqua potabile dell'abitazione potrebbe essere contaminata. In caso di danni, impedisce all'acqua contaminata di entrare nella rete di distribuzione e di mettere in pericolo altri consumatori di acqua.
Una caratteristica speciale delle valvole di non ritorno a membrana è la chiusura silenziosa e delicata della membrana. Gli effetti dei colpi d'ariete sono notevolmente ridotti, proteggendo così l'impianto. Il diaframma garantisce una chiusura sicura e sigilla in modo affidabile anche in presenza di fluidi granulari o contaminati.
Inoltre, i coni della valvola fungono da filtri grossolani per proteggere pompe e sistemi. Poiché le valvole a membrana a cono non hanno parti meccaniche in movimento che potrebbero usurarsi, offrono una lunga durata.
Le valvole sono costituite da un cono in acciaio inox 1.4404 e da una membrana in gomma morbida.
Possono essere installate sia in verticale che in orizzontale. Di serie, le valvole sono dotate di una membrana in EPDM omologata per l'acqua potabile.
Possono essere installate sia in verticale che in orizzontale. Di serie, le valvole sono dotate di una membrana in EPDM omologata per l'acqua potabile.
Valvola di non ritorno - Prodotti
Gruppo flangia intermedia tipo AS54 da DN40 a DN200
Da un diametro di 40 mm a 200 mm, offriamo una valvola che può essere montata tra due flange per risparmiare spazio. Si tratta di una soluzione imbattibile ed economica che può essere facilmente integrata nei sistemi per risparmiare spazio.
Valvole di ritegno a membrana
Stop Le valvole di ritegno a membrana silenziosa si chiudono dolcemente e silenziosamente e sono quindi installate in edifici residenziali. A seconda dell'applicazione, i diaframmi in gomma Stop Silent sono disponibili in diversi materiali.
Corpo valvola tipo ASEA
L'ultimo nato della famiglia di prodotti AS è lo Stop Silent di tipo ASEA.
Sviluppato per le connessioni domestiche di acqua potabile e per le applicazioni industriali.
Sviluppato per le connessioni domestiche di acqua potabile e per le applicazioni industriali.
Valvola flangiata tipo ASSF da DN65 a DN200
Da un diametro di 65 mm a 200 mm, le valvole flangiate AS sono prodotte in costruzioni saldate. Facili da integrare nei sistemi esistenti
Valvole di fondo per pompe
StopSilent® come valvola di fondo è spesso adattata alle esigenze del cliente per ridurre al minimo le perdite di pressione. La membrana fine come elemento di tenuta fornisce un'ulteriore sicurezza operativa.
Valvole di ritegno a cono
Le nostre valvole di ritegno a cono Stop Silent® sono dotate di un cono in acciaio inossidabile e di un diaframma in gomma morbida. Queste valvole di ritegno garantiscono una direzione controllata del flusso e riducono al minimo l'effetto martello.
Modulo di contatto
Modulo di contatto
Modulo di contatto
Materiali della membrana delle valvole di non ritorno
Le valvole di ritegno Stop Silent hanno una membrana come valvola di ritegno a membrana, composta da materiali approvati a seconda dell'applicazione.
- Le valvole di non ritorno con membrana in silicone (VMQ) per l'industria alimentare e dell'acqua potabile possono essere utilizzate con temperature dell'aria calda fino a +210°C, temperature dell'acqua fino a 100°C e resistenza al freddo fino a circa -55°C / -60°C.
- Valvole di ritegno con membrana in gomma etilene-propilene-diene (EPDM) per acqua fredda e calda, adatte anche per brevi periodi di sterilizzazione alimentare a vapore.
- Valvole di non ritorno con membrana in gomma nitrile (NBR) per l'impiego nell'industria petrolchimica, nella tecnologia solare e nei sistemi di pompaggio per accoppiamento termico.
- Valvole di ritegno con membrana in Viton® fluorocarbonio per applicazioni nell'industria chimica. Ha una buona resistenza agli acidi e un'ottima resistenza alle temperature da -20°C a +220°C.
- Le valvole di non ritorno con membrana in fluorosilicone (FVMQ) hanno un'altissima resistenza al calore e al freddo e un'eccellente resistenza agli agenti atmosferici, all'invecchiamento e all'ozono.
Esempi di installazione di valvole di non ritorno
Semplice ed economico montaggio della valvola di non ritorno, la membrana si trova scarica nel cono di supporto forato e le labbra di tenuta sulla superficie interna del cono. Quando la pressione aumenta nella direzione del flusso, il diaframma si deforma e permette al fluido di fluire. Se la portata viene ridotta, il diaframma ritorna nella posizione originale e chiude la valvola di non ritorno.
Valvola antitermosifone AS NU - da DN 25 a DN 100
La valvola di non ritorno AS NU è adatta per flange di piccolo diametro e con guarnizione O-ring sulla flangia esterna e per l'installazione in impianti industriali e sanitari.
Valvola antitermosifone AS 41 - da DN 25 a DN 200
La valvola di non ritorno AS 41 viene utilizzata, tra l'altro, nei collegamenti a vite standard e standard.
Valvola antitermosifone AS 54 - da DN 40 a DN 200
La valvola di non ritorno AS 54 è una soluzione rapida ed economica e può essere montata in un secondo tempo senza modifiche strutturali, mediante viti in un attacco flangiato e in sistemi di tubazioni.
Valvola antitermosifone SFL Flangia - DN 40 ... DN 200
La valvola di non ritorno SFL con flangia è installata in valvole flangiate con diametro da 40 mm fino a 200 mm. La custodia viene fornita zincata a caldo con rivestimento Rilsan o in acciaio inox.

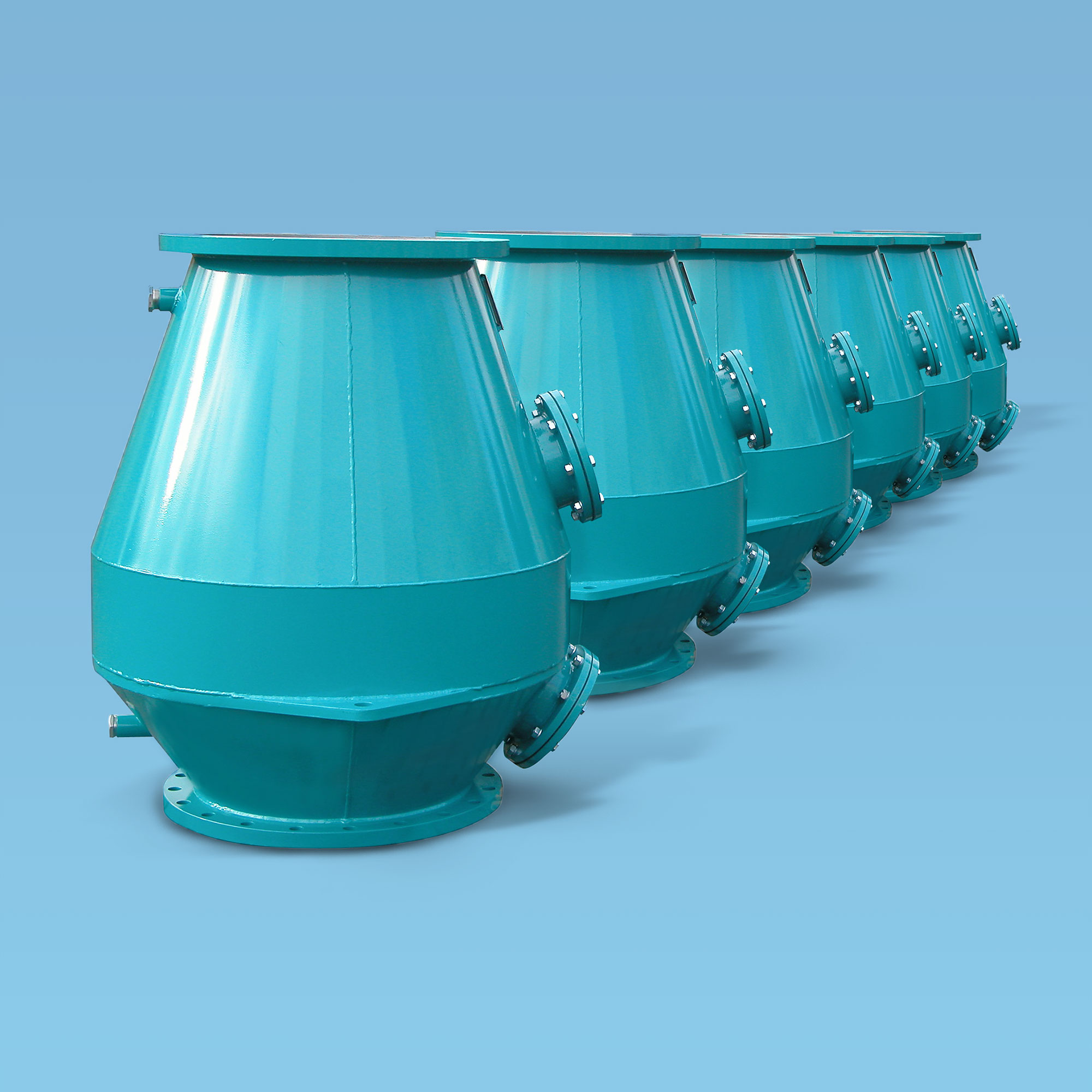

Valvola antitermosifone MKV otturatore multiplo - da DN 150 a DN 600
La valvola di non ritorno MKV multi-cono ha ottimi valori di portata è prodotto in costruzioni saldate. Questa valvola di non ritorno viene installata da un diametro di 150 mm fino a 600 mm e viene fornita con rivestimento Inox o Rilsan.
Scarica l'opuscolo Stop Silent®
Notizie - Stop Silent
FATTO IN SVIZZERAValvola AS inventata nel 1942Cono in 1.4404 / AISI 316LChiusura silenziosa e fluidaEsente da manutenzioneFluidi, pastosi e gassosiDiaframmi: EPDM, Silicone, NBR, Elastosil, fluorosilicone, Viton
Continua
